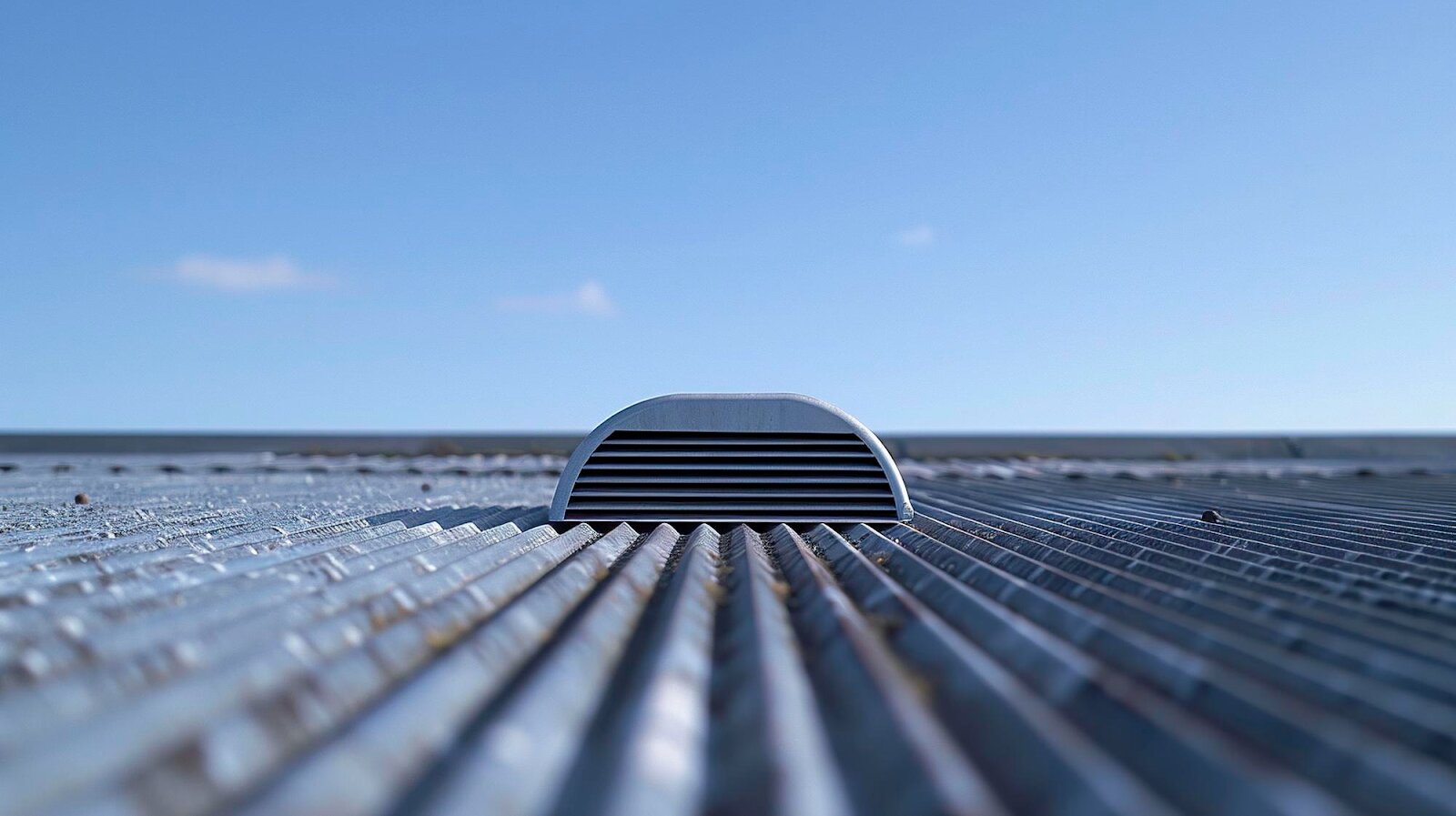

Узел прохода вентиляции через кровлю: устройство и монтаж

Качественное вентилирование — ключевой аспект обеспечения комфорта и безопасности в любом здании. Это необходимо для эффективного удаления из помещений загрязненного воздуха и поддержания оптимального микроклимата. Традиционно системы вентиляции организуют вывод воздуха через специально предназначенные для этого крышные установки. Однако для гарантии надежности и долговечности вентиляционной системы особое внимание следует уделить проектированию мест прохода вентиляционных каналов. В этом контексте крайне важно строгое соблюдение технических стандартов и регламентов, которые гарантируют герметичность и защиту кровельных конструкций от возможных повреждений.

Роль и задачи узла прохода вентиляционных труб в архитектуре крыши

Вентиляционная проходка играет важную роль в удалении использованного воздуха из здания. Этот элемент включает в себя не только вентиляционные трубы, но и дополнительные компоненты, которые обеспечивают надежное и герметичное соединение с кровельным покрытием. Согласно правилам СНиП, узел прохода выполняет ряд ключевых функций:

1. Экстракция воздуха из зон с особыми требованиями к климатическим условиям.
2. Содействие должному обмену воздуха на подкровельных пространствах и мансардах.
3. Интеграция вентиляционного стояка в структуру стен для связи с канализационной и вентиляционной системами, что способствует элиминации неприятных ароматов.

Монтаж дымовых труб, когда в доме присутствуют камины или котлы на различных видах топлива. Использование огнестойких материалов при установке этих проходных элементов становится обязательным, поскольку дымоходы, особенно металлические, могут нагреваться до высоких температур, угрожая целостности кровельных элементов.

Организация вентиляционной системы в здании

Система вентиляции зданий, как правило, представляет собой комплекс трубопроводов, предназначенных для эффективного удаления использованного воздуха из помещений.

Существует два основных типа вентиляции: принудительная, которая использует механические средства для перемещения воздуха, и естественная, работающая на принципах конвекции, где теплый воздух естественно стремится вверх. В индивидуальном жилищном строительстве часто отдают предпочтение естественной вентиляции.

Ключевые элементы такой системы — это узлы прохода (УП), которые реализуют вывод вентиляционных труб через кровлю. Изготавливаются они из различных материалов: металла, пластика или их комбинации, и предлагаются в виде готовых конструкций, гарантирующих герметичное соединение. Разнообразие выпускаемых устройств включает в себя модели с различным диаметром воздуховодов и конструктивными особенностями.

Конфигурация

Конструктивные элементы включают:

1. Отверстие в кровельном материале — создается с учетом размеров и формы вентиляционной трубы, которая будет проходить через него.
2. Воздуховоды — трубы, проходящие через это отверстие, обеспечивающие движение воздуха.
3. Проходное устройство — элемент, гарантирующий герметичность соединения между воздуховодом и кровлей. Составляющие его компоненты включают опорное кольцо и монтажный фланец, который может адаптироваться к различным углам кровельного ската.

Разновидности проходных устройств:

1. Эластичные проходки — изготавливаются из высокоэластичных материалов, таких как специальная резина, обладающие устойчивостью к внешним атмосферным влияниям. Их дизайн с гофрированным рукавом позволяет устанавливать на кровлях с различными уклонами.
2. Пластиковые конструкции — разработаны для настройки угла выхода трубы, соответствующего уклону кровли, и доступны как специализированные дополнения к разнообразным кровельным материалам.
3. Фановые трубы, располагаемые на кровлях и принадлежащие к системе удаления запахов из канализации, также используют подобные проходные элементы для их установки, несмотря на то что они функционируют в рамках другой системы.

Разновидности узлов прохода для вентиляционных систем

Рынок стройматериалов насчитывает множество типов узлов прохода (УП), используемых для монтажа вентиляционных труб через кровельные покрытия. Эти устройства могут быть оборудованы клапанами или быть выполнены без них. Устройства без клапанов не предоставляют возможности для регулировки потока воздуха, тогда как клапанные модели оснащены специальными заслонками, позволяющими контролировать циркуляцию воздуха.

УП бывают как механическими, так и автоматическими, где управление процессом осуществляется через контроллеры. Кроме того, узлы прохода могут быть с утеплителем и без него: утепленные устройства рекомендуются для использования в различных климатических условиях и особенно важны, если труба находится далеко от конькового прогона, в то время как неутепленные часто применяются в более мягких климатах или при близком расположении к коньку. Теплоизоляционный слой помогает минимизировать температурные перепады и предотвратить конденсацию на поверхности труб.

Для дымоходов используются устройства из огнестойких материалов, таких как оцинкованная сталь с изоляцией, и дополнительно они изолируются от остальной части кровельной системы с помощью защитного короба.

Основные принципы монтажа узлов прохода

При установке узлов прохода вентиляционных труб через кровлю необходимо соблюдать ряд рекомендаций для обеспечения их долговечности и надежности:

1. Герметичное уплотнение присоединительного фланца важно для исключения утечек.
2. Нужно обеспечить эффективный отвод осадков, чтобы предотвратить их скопление и последующее замерзание, что может привести к разрушению герметичности кровли.
3. Использование теплоизоляции в узлах прохода помогает предотвратить образование конденсата.

Верхняя часть узла обычно оснащается дефлектором, который защищает систему от воды. Исключение составляют фановые трубы канализационной системы, для которых такие защитные устройства не требуются.

Установка вентиляционного узла на твердом кровельном покрытии

Процесс установки проходных элементов на жесткие кровельные покрытия имеет свои особенности, особенно в части крепления, которые будут подробно разобраны после подготовки необходимого отверстия под воздуховод.

Основные этапы установки включают:

1. Подготовка разметки – необходимо определить размеры отверстий для труб, делая их на 20–30 мм больше диаметра трубы. Использование картонного шаблона упростит этот процесс: шаблон укладывают на кровельное покрытие и обводят его контур, учитывая необходимый припуск.
2. Вырезание отверстия – следует строго соблюдать технические рекомендации производителя кровельного материала. Например, при работе с металлочерепицей или профнастилом нельзя использовать углошлифовальную машину. Предпочтение следует отдать ручным инструментам или электрическим ножницам по металлу. В процессе нужно аккуратно обработать все компоненты кровли, включая пароизоляцию, утеплитель и гидроизоляцию. При необходимости обрезают также и доски обрешетки.
3. Монтаж трубы – после вставки трубы ее соединение с кровельным материалом должно быть закреплено строительным скотчем для гарантии герметичности.

Для эластичных проходов установка начинается с расположения уплотнителя на трубу. Чтобы упростить эту задачу, может потребоваться применение мыльного раствора. Затем края уплотнителя фиксируются при помощи специального фланца, который затем формируется по форме кровельного покрытия для плотного прилегания.

Перед окончательным креплением под фланец добавляют герметик, а сама проходка крепится специальными саморезами.

Процедура установки пластиковых проходных элементов аналогична, с небольшими отличиями в методике. Основное различие заключается в том, что такие элементы выбираются с учетом профиля кровельного материала, и они не требуют формирования фланца для уплотнения. Внизу элемента располагается прорезиненный фланец, который перед установкой обрабатывается герметиком, и затем элемент закрепляется на кровле при помощи саморезов.

Реализация вентиляционного узла на гибкой кровле

Монтаж вентиляционного прохода на кровельном покрытии из битумной черепицы следует особой методике, с выбором специализированных пластиковых проходок, обладающих ровными краями для лучшей герметизации.

Этапы установки проходного элемента:

1. Начинается с точной разметки на сплошной основе кровли, за чем следует аккуратное вырезание по обозначенным линиям с использованием лобзика.
2. Для обеспечения водонепроницаемости установочное место обильно смазывается мастикой.
3. Устанавливаемый элемент прикрепляется к кровле с помощью саморезов.
4. После установки проходки возобновляется монтаж битумной черепицы. Края узла прохода, находящиеся на основании, также тщательно обрабатываются мастикой перед укладкой дополнительных слоев, чтобы предотвратить любые возможные протечки.

Рекомендации и тонкости установки

Идеально, если система вентиляции проектируется на этапе создания архитектурного плана здания, что упрощает последующий монтаж. Тем не менее, часто приходится проводить адаптацию или модернизацию существующих вентиляционных систем в домах, где кровля уже эксплуатируется.

Советы от специалистов:

1. Минимальные уклоны и изгибы. Установка должна производиться с минимальным изменением угла или изгиба, предпочтительно непосредственно над вентиляционным стояком.
2. Применение гофрированных соединительных труб. Если невозможно обеспечить прямое соединение, рекомендуется использовать гофрированные трубы, чтобы соединить стояк с внешним выходом.
3. Отличие вентиляционных и дымовых проходов. Важно строго различать системы для вентиляции и дымоходов. Вентиляционные проходы предназначены для перемещения воздуха с нормальной или низкой температурой, тогда как дымоходы, используемые для отвода газов сгорания, должны соответствовать высоким требованиям к огнестойкости.

Применение указанных методов и соблюдение рекомендаций обеспечивают не только сохранность кровельного покрытия, но и повышают эффективность работы вентиляционной системы в целом.
